Kebutuhan perangkat dan jaringan
1.Hal pertama yang kita lakukan adalah rancangan/topologinya terlebih dahulu agar memudahkan proses konfigurasi.Terutama tulis IP pada masing-masing perangkat agar lebih mudah mengingatnya seperti tampilan dibawah ini.
2.Pertama kita konfigurasi switch,klik pada switch > klik CLI > isikan perintah seperti tampilan dibawah ini.
Switch>enable
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Guru
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name Siswa
Switch(config-vlan)#int f0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int f0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int f0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int f0/4
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#exit
3.Kemudian kita konfigurasi Laptop0,1,2,3.Caranya klik Laptop0,1,2,3 > klik Desktop > Klik IP Configurastion > isikan IP Laptop0.
4.Setelah itu kita cek apakah VLAN yang kita buat sudah bisa digunakan apa belum,caranya klik switch > klik CLI > tambahkan perintah.
Switch#show vlan
5.Lalu kita ping pada salah satu Laptop.
6.Kemudian kita kita ping ke Laptop satu sama lain,jika muncul pesan Successful berarti proses telah berhasil.
SEKIAN SEMOGA BISA BERMANFAAT,,
SALAM DARI ANAK-ANAK SMK SRIWIJAYA 2 WANGON
- 4 Laptop
- 2 VLAN
- masing-masing VLAN terdiri dari 2 Laptop
- 1 switch
1.Hal pertama yang kita lakukan adalah rancangan/topologinya terlebih dahulu agar memudahkan proses konfigurasi.Terutama tulis IP pada masing-masing perangkat agar lebih mudah mengingatnya seperti tampilan dibawah ini.
2.Pertama kita konfigurasi switch,klik pada switch > klik CLI > isikan perintah seperti tampilan dibawah ini.
Switch>enable
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Guru
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name Siswa
Switch(config-vlan)#int f0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int f0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int f0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int f0/4
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#exit

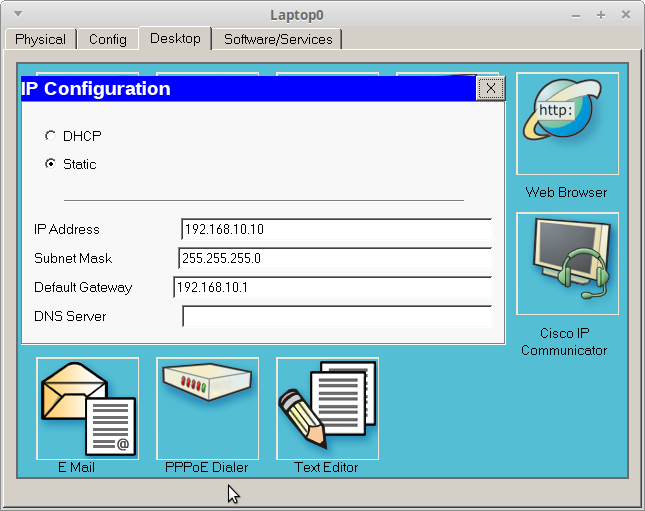

3.Kemudian kita konfigurasi Laptop0,1,2,3.Caranya klik Laptop0,1,2,3 > klik Desktop > Klik IP Configurastion > isikan IP Laptop0.
- Laptop 0
- IP Address : 192.168.10.10
- Subnet mask : 255.255.255.0
- Default Gateway : 192.168.10.1
- Laptop 1
- IP Address : 192.168.10.11
- Subnet mask : 255.255.255.0
- Default Gateway : 192.168.10.1
- Laptop 3
- IP Address : 192.168.20.20
- Subnet mask : 255.255.255.0
- Default Gateway : 192.168.20.1
- Laptop 2
- IP Address : 192.168.20.21
- Subnet mask : 255.255.255.0
- Default Gateway : 192.168.20.1
4.Setelah itu kita cek apakah VLAN yang kita buat sudah bisa digunakan apa belum,caranya klik switch > klik CLI > tambahkan perintah.
Switch#show vlan
5.Lalu kita ping pada salah satu Laptop.
6.Kemudian kita kita ping ke Laptop satu sama lain,jika muncul pesan Successful berarti proses telah berhasil.
SEKIAN SEMOGA BISA BERMANFAAT,,
SALAM DARI ANAK-ANAK SMK SRIWIJAYA 2 WANGON
