Skenario Jaringan WAN dengan 1 Router

Perangkat atau alat yang dibutuhkan.

• 1 Router
• 2 Switch
• 4 PC

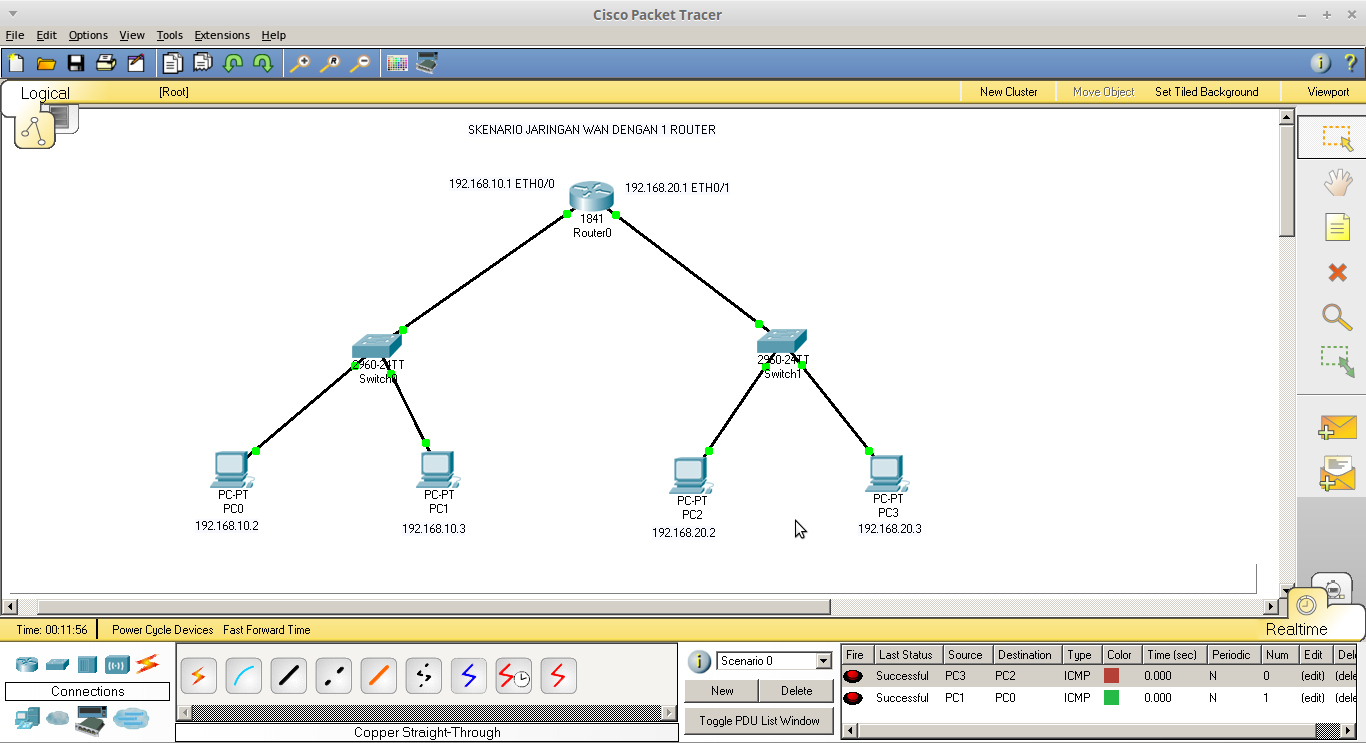

1.Hal pertama yang kita lakukan adalah membuat topologi atau desain layout agar memudahkan kita dalam mengkonfigurasi perangkat.Seperti tampilan dibawah ini,,

2.Pertama kita konfigurasi Router0,caranya  klik Router > klik config > Isikan IP pada FastEthernet0/0.
IP Address        : 192.168.10.1
Subnet Mask    : 255.255.255.0
jangan lupa di ON-kan.

3.Kemudian kita konfigurasi FastEthernet0/1 pada router0.
IP Address       : 192.168.20.1
Subnet Mask    : 255.255.255.0
jangan lupa di ON-kan.

4.Setelah kita konfigurasi Router,kita juga harus mengkonfigurasi Setiap PC juga agar terkoneksi.Caranya klik pada PC > klik Desktop > Klik IP Configuration > Isikan IP.

• PC0
• IP  Address         : 192.168.10.2
• Subnetmask        : 255.255.255.0
• Default Gateway : 192.168.10.1

• PC1
• IP  Address         : 192.168.10.3
• Subnetmask        : 255.255.255.0
• Default Gateway : 192.168.10.1

• PC2
• IP  Address         : 192.168.20.2
• Subnetmask        : 255.255.255.0
• Default Gateway : 192.168.20.1

• PC3
• IP  Address         : 192.168.20.3
• Subnetmask        : 255.255.255.0
• Default Gateway : 192.168.20.1

5.Lalu kita ping pada salah satu PC.

6.Kemudian kita saling ping satu sama lain pada PC,jika muncul pesan Successful berarti proses telah berhasil.

SEKIAN SEMOGA BISA BERMANFAAT,,
SALAM DARI ANAK-ANAK SMK SRIWIJAYA 2 WANGON
