1.Hal pertama yang kita lakukan adalah membuat Topologi atau desain layoutnya agar memudahkan kita mengkonfigurasi setiap perangkat seperti tampilan dibawah ini.

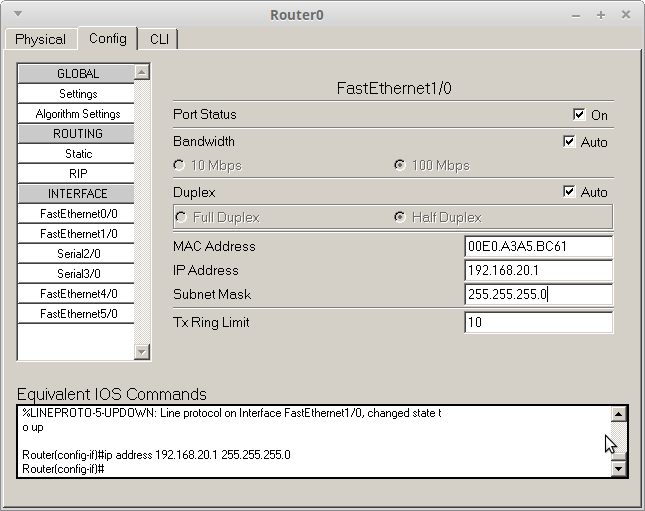

2.Pertama kita konfigurasi klik Router0 > klik Config > FastEthernet0/0 atau FastEthernet0/1 > Berikan IP pada FastEthernet0/0 atau 0/1.Dan juga isikan IP pada serial2/0
- FastEthernet0/0
- IP Address : 192.168.10.1
- SubnetMask : 255.255.255.0
- Jangan lupa di ON-kan
- Isikan Serial2/0
- IP Address : 192.168.40.1
- SubnetMask : 255.255.255.0
- Jangan lupa di ON-kan
- FastEthernet0/1
- IP Address : 192.168.20.1
- SubnetMask : 255.255.255.0
- Jangan lupa di ON-kan
3.Lalu kita konfigurasi klik Router1> klik Config > FastEthernet0/0 atau FastEthernet0/1 > Berikan IP pada FastEthernet0/0 atau 0/1.Dan juga isikan IP pada serial2/0
- FastEthernet0/0
- IP Address : 192.168.30.1
- SubnetMask : 255.255.255.0
- Jangan lupa di ON-kan
- Serial2/0
- IP Address : 192.168.40.2
- SubnetMask : 255.255.255.0
- Jangan lupa di ON-kan
4.Setelah kita konfigurasi Router,kita juga harus mengkonfigurasi setiap PC.Caranya klik PC > klik Desaktop > klik IP Configurastion.
- PC0
- IP Address : 192.168.10.2
- Subnte Mask : 255.255.255.0
- Default Gateway : 192.168.10.1
- PC1
- IP Address : 192.168.10.3
- Subnte Mask : 255.255.255.0
- Default Gateway : 192.168.10.1
- PC2
- IP Address : 192.168.20.2
- Subnte Mask : 255.255.255.0
- Default Gateway : 192.168.20.1
- PC3
- IP Address : 192.168.20.3
- Subnte Mask : 255.255.255.0
- Default Gateway : 192.168.20.1
- PC4
- IP Address : 192.168.30.2
- Subnte Mask : 255.255.255.0
- Default Gateway : 192.168.30.1
- PC0
- IP Address : 192.168.30.3
- Subnte Mask : 255.255.255.0
- Default Gateway : 192.168.30.1
5.Lalu kita ping pada salah satu PC.
6.Kemudian kita ping satu sama lain pada PC,Jika muncul pesan Successful maka konfigurasi telah berhasil.
SEKIAN SEMOGA BISA BERMANFAAT,,
SALAM DARI ANAK-ANAK SMK SRIWIJAYA 2 WANGON
